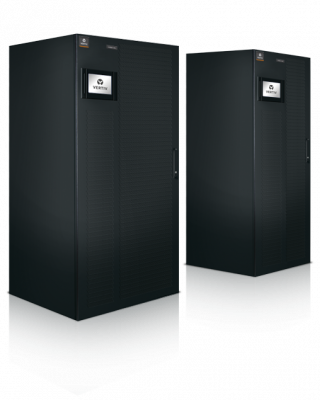

ИБП VERTIV 80-eXL 1000кВА
Характеристики
Мощность кВА/кВт
|
1000/1000 |
Тип
|
Online |
Серия
|
80-eXL |
Корпус
|
Напольный |
Тип уст. АКБ
|
Внутренние |
Концепция ИБП
|
Моноблок |
Производитель
|
VERTIV |
Время авт.работы, мин
|
0 |
Вход
|
3ф |
Выход
|
3ф |
IP защита
|
20,00 |
Ширина, мм
|
2650,0 |
Глубина, мм
|
900,0 |
Высота, мм
|
2275,0 |
Вес, кг
|
1550,0 |
Мощность ВА
|
1000000 |
Описание
ИБП Vertiv 80-eXL 1000 кВА, Ш2650 х Г900 х В2275 мм, 1550 кг.
Система Liebert 80-eXL, новое поколение ИБП семейства 80-NET, обеспечивает надежное электроснабжение и максимальную экономию энергии для ЦОД средней и высокой мощности. Новый ИБП Liebert 80-eXL — это моноблочное бестрансформаторное устройство на базе полностью управляемой 3-уровневой топологии с транзисторами IGBT, обладающее превосходными характеристиками: КПД двойного преобразования до 97 %; интеллектуальная архитектура параллельного подключения позволяет оптимизировать производительность ИБП при частичной загрузке, что приводит к значительному сокращению затрат на эксплуатацию, а также к снижению совокупной стоимости владения (ССВ) и объема выбросов CO2. Более того, за счет более высокой плотности мощности при минимальном форм-факторе достигаются оптимальные параметры эксплуатационной доступности ИТ-пространства и снижаются затраты, связанные с применением системы. ИБП Liebert 80-eXL, доступный в конфигурациях от 100кВт до 9,6 МВт, является масштаПИРуемой системой, которая отвечает требованиям в части расширения мощности и резервирования, а также позволяет создавать различные конфигурации для повышения гибкости системы. Особенности - Бестрансформаторная конструкция - Полностью управляемая 3-уровневая топология NPC2 на базе транзисторов IGBT - Отличные входные характеристики: - Коэффициент мощности (PF) > 0,99 - суммарный коэффициент нелинейных искажений тока на входе (THDi) < 3 % - Перегрузка до 10 % - Выходная PF-диаграмма, симметричная относительно нуля - Совместим с электросетями любого типа - Возможность параллельной работы - Сейсмоустойчивый конструктив (опция) Опции · Высочайший КПД двойного преобразования — до 96,8 % · КПД в экономичном режиме (ECO) выше 99 % · Интеллектуальная функция параллельного подключения позволяет оптимизировать КПД при частичной нагрузке · Высокая удельная мощность – компактный форм-фактор · Симметричный выходной коэффициент мощности до 1 · Широкий диапазон DC шины: от 40 до 50шт батарей VRLA 12V · Сенсорный экран в стандартной комплектации · Параллельное соединение до 8 модулей · Максимальная активная мощность при единичном коэффициенте мощности · Компактные размеры позволяют оптимально использовать пространство · Забор воздуха осуществляется спереди, а выброс - сверху · Обратная совместимость (возможность работы в параллель) с предыдущим поколением 80-NET · Интеграция с программным обеспечением Emerson DCIM · Поддержка LIFE TM
Вход | |
Напряжение, В | 380/400/415, (3Ph+N+PE) |
Диапазон напряжений, В | 138~485 |
Диапазон частот, Гц | 40-70 |
Коэффициент мощности | ≥0.99 |
Искажения тока, THDi | ≤3% (100% нелинейная нагрузка) |
Диапазон напряжений байпаса, В | 220Vac Max.voltage: +25%(optional +10%,+15%,+20% )230Vac, Max.voltage: +20%(optional +10%,+15% )240Vac, Max.voltage: +15%(optional +10% ), Min. voltage: -45% (optional -20%,-30%) |
Работа с генератором | Поддерживается |
Выход | |
Номинальное напряжение, В | 380/400/415, (3Ph+N+PE) |
Коэффициент мощности | 0.9 |
Стабильность напряжения | ±1% |
Частота | От сети: Синхронизирована со входом, если отклонения по входу |
От АКБ: 50/60*(1±0.02%)Hz | |
Крест-фактор | 3:1 |
Искажения напряжения, THD | ≤2% при линейной нагрузке; ≤4% при нелинейной нагрузке |
Эффективность | 95.5% |
Батарея | |
Напряжение, В | Настраивается: ±180V/±192V/±204V/±216V/±228V/±240/±252/±264/±276/±288/±300Vdc (30/32/34/36/38/40/42/44/46/48/50pcs optional). От 32 до 50 pcs без изменения мощности; 30 pcs мощность уменьшается до 80% от номинальной |
Зарядный ток, А | Max. 30A |
Защита | |
Перегрузка | Нагрузка≤110%: 60min,≤125%: 10min,≤150%: 1min |
Время переключения | 0мсек |
Защита | КЗ, перегрузка, перегрев, разряд АКБ, ошибка вентилятора |
Индикация | |
Звуковая и визуальная | Отказ от сети, разряд АКБ, Перегрузка, Авария |
Общие данные | |
Габариты (ШхГхВ ), мм | 442x850x1100 |
Вес, кг | 152 |
Интерфейсы | Стандартно: USB & RS485; Опционально: SNMP карта, релейная карта |
Общая информация | |
Температура эксплуатации, 0С | 0-40 |
Температура хранения, 0С | от -20 до +55 (без АКБ) |
Влажность воздуха, % | 0 – 95 без конденсации |
Высота над уровнем моря, м | < 1500. Выше 1500м снижение характеристик |
Уровень шума, Дб, (на расстоянии 1 м.) | < 63 |
Стандарты безопасности | CE, EN/IEC 62040-2, EN/IEC 62040-1-1 |
