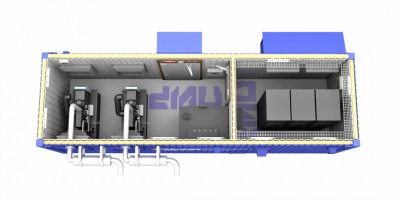

Блок-контейнер связи (БКС) 4,8-8Д
Артикул:
БКС-ПИР-4,8-8Д
Блок-контейнер связи (БКС) 5 Контейнер для оборудования связи на 3*42Ux800x800мм, охлаждение-потолочные кондиционеры промышленные 4,8кВт с резервированием 1+1
Подробнее
8 942 130 руб./шт
По запросу
-
+
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только при подтверждении сотрудником отдела продаж
Этапы реализации БКС 10-6Д
| Разработка ТЗ и визуализация размещения оборудования внутри | 2-3 дня |
|---|---|
| Заключение договора Разработка ТЗ и визуализация размещения оборудования внутри |
1-3 дня 2-3 дня |
| Разработка КД на изготовление БКС Разработка ТЗ и визуализация размещения оборудования внутри |
2-4 недели 2-3 дня |
| Производство контейнера связи и монтаж оборудования Разработка ТЗ и визуализация размещения оборудования внутри |
2-4 недели 2-3 дня |
| Испытания БКС на производстве перед отгрузкой Разработка ТЗ и визуализация размещения оборудования внутри |
1-2 дня 2-3 дня |
| Работы по пусконаладке контейнера связи Разработка ТЗ и визуализация размещения оборудования внутри |
3-5 дней 2-3 дня |
Опции
Конфигурации контейнеров связи
Характеристики
|
Производитель
|
ПИР(Россия) |
|
Мощность кВт
|
4,8 |
|
Длина,мм
|
9000 |
|
Ширина, мм
|
2350 |
|
Высота, мм
|
2695 |
|
Вес, кг
|
6500 |
|
Кол-во стойко-мест 600мм*1100, шт
|
3 |
|
Система пожаротушения
|
огнетушители |
|
Отсек для ДГУ
|
да |
|
Модель
|
БКС-ПИР-4,8-8Д |
|
Вид контейнера
|
БКС |
|
Макс.мощность IT оборудования, кВт
|
4,8 |
|
Ширина холодного коридора, м
|
0,8 |
|
Ширина горячего коридора, м
|
0,4 |
|
Тип установки кондиционеров
|
Настенный |
Описание
Блок-контейнер связи (БКС) 8 Контейнер для оборудования связи на 3*42Ux600x800мм, охлаждение-потолочные кондиционеры промышленные 4,8кВт с резервированием 1+1
Блок-контейнер связи (БКС) (часто упоминают как узел связи) или контейнер связи это цельносварной контейнер «Север», в котором размещают ИТ-оборудование в 19” или 23” стойки, системы постоянного тока, а также все необходимые инженерные системы для обеспечения их надежной и безопасной работы. Основным преимуществом контейнеров связи является как быстрота развертывания, так и перебазирования в новое место размещения. Заказчику остается лишь подготовить фундамент для установки контейнера, а также подвести к контейнеру силовые и информационные кабели.
БКС адаптирован к транспортированию автомобильным или ЖД-транспортом.
Комплектация контейнера для размещения технологического оборудования модель БКС-ПИР-4,8-9Д:
|
|
Контейнер: | |||
| Степень огнестойкости | II | |||
| Толщина утепления | 100 мм негорючим минераловатным утеплителем | |||
| Вид исполнения | мобильный | |||
| Габаритные размеры контейнера: | ||||
| - длина | 9000 мм | |||
| - ширина | 2350 мм | |||
| - высота | 2695 мм | |||
| Количесво отсеков | 2 (1машинный отсек, 2отсек управления) | |||
| Диапазон рабочих температур |
от минус 60 градусов Цельсия до плюс 45 градусов Цельсия |
|||
| Конструкция блок-контейнера |
Цельнометаллический цельносварной каркас с обшивкой: · Каркас основания и крыши из прокатных элементов труба, швеллер, уголок. · В конструкции основания предусмотрены закладные для установки бака, электростанций и шкафов. · Стойки и несущие элементы гнутый профиль толщиной 3-4мм. · Обшивка стен приварной гнутый профилированный лист из холоднокатаной стали 1,2мм. Профлисты оснащены специальным замком для надежного герметичного соединения между собой и со стойками каркаса. · Подшивка основания лист стальной холоднокатаный 1,2мм. С дополнительной гидроизоляцией. · Покрытие пола лист стальной рифленый не менее 3мм. · Каркас отделки из п-образгного профиля толщиной 1,2мм. Для крепления оборудования кондиционеры лотки предусмотрены закладные из уголка грячекатанного толщиной 3мм. |
|||
| Отделка внутреняя | Потолок, стены – оцинкованный профлист С8 с полимерной покраской. | |||
| Оснащение входной группы | Входная группа комплектуется сборной площадкой размерами 1200х1200 с перилами и лестницей. Лестница высотой 1200мм с шириной 1200мм оснащенная перилами. Над дверью устанавливается козырек для защиты от осадков. | |||
| Дверь входная | Противопожарная с двойным притвором, замком и доводчиком | |||
| Дверь внутренняя между отсеками | Противопожарная с двойным притвором, замком и доводчиком | |||
| Транспортировочные узлы - проушины | 4 шт. | |||
| Кабельные ввода | Модульного типа | |||
| Расчетный срок службы, лет | 10 | |||
|
Степень защиты внутреннего Электрооборудования не ниже |
IP20 | |||
|
Степень защиты наружного Электрооборудования не ниже |
IP54 | |||
| Категория по взрывопожароопасности | В1 | |||
| Класс конструктивной пожарной опасности | С0 | |||
| Класс функциональной пожарной опасности | Ф5.1 | |||
| Запыленность окружающего воздуха | до 0,03 г/см3 | |||
| Ветровая нагрузка | до 0,85 кПа | |||
| Снеговая нагрузка | до 2,5 кПа | |||
| Окраска | Морозоустойчивая краска RAL7004 | |||
| Инженерные системы и дополнительное оборудование | ||||
| Освещение основное, аварийное, ремонтное на светодиодных светильниках | наличие | |||
| Электрообогрев регулируемый на автономных дизельных отопителях | наличие | |||
| Вводное распределительное устройство с автоматом ввода резерва | наличие | |||
| Вентиляционные клапаны с электроприводом | наличие | |||
| Вентиляция приточно-вытяжная на базе вентиляторов канальных в отсеке управления | наличие | |||
| Наружные решетки на вентиляционных проломах оснащенные маркизами от осадков и задувания снега и дождя | наличие | |||
| Система кондиционирования | наличие (2 сплитсистемы с блоком ротации) | |||
| Пожарная сигнализация с системой СОУЭ и АПТ | наличие | |||
| Система пожаротушения машинного отсека | порошковая МПТ Буран-2,5 | |||
| Система пожаротушения отсека управления | Газовая (хладон 125) МПТ Заря22 | |||
| Средства первичного пожаротушения | Углекислотные огнетушители | |||
| Охранная сигнализация | наличие | |||
| Система газовыхлопа с глушителем и сильфонным компенсатором | наличие | |||
| Система автоматической перекачки топлива из дополнительного бака в баки ДГУ | наличие | |||
| Дополнительный топливный бак стальной объемом 950л | наличие | |||
| Горловина с дыхательным клапаном выведенная за пределы блок контейнера | наличие | |||
| Водное распределительное устройство с АВР | наличие | |||
|
Здание представляет собой каркасно-металлическую конструкцию, смонтированную на собственной раме. Несущие и ограждающие конструкции здания разработаны в соответствии с требованиями ГОСТ Р 58760-2019, СП 70.13330.2012, СП 43.13330.2012, действующими противопожарными нормами и правилами. Антикоррозийная защита выполнена в соответствии с указаниями СП 28.13330.2017. |
||||
|
4 ПАРАМЕТРЫ ДИЗЕЛЬНЫХ ЭЛЕКТРОСТАНЦИЙ |
||||
| Агрегат | ||||
| Наименование | АД20-Т400-2Р | |||
| Страна-производитель | Россия | |||
| Номинальная мощность | 20 кВт | |||
| Максимальная мощность | 22 кВт | |||
| Ток | Трёхфазный, переменный | |||
| Напряжение на клеммах | 230/400В | |||
| Сила тока | 36 А | |||
| Длина | 1550 мм | |||
| Ширина | 720 мм | |||
| Высота | 1120 мм | |||
| Сухая масса агрегата | 572 кг | |||
| Объем масляной системы | 7,5 л | |||
| Объем системы охлаждения | 10,7 л | |||
| Объем топливного бака | 130 л. | |||
| Система охлаждения | Жидкостная | |||
| Система запуска | Электрический стартер | |||
| Рама электростанции | Наличие | |||
| Панель управления | Наличие | |||
| Язык управления | Русский язык | |||
| Контроллер | Datacom D500 с протоколом связи SNMP | |||
| Система ротации | Система автоматической ротации электростанции при аварии или достижения наработки до очередного ТО на основной электростанции производится запуск резервной электростанции. Выбор статцса резервная основная производится по средствам специального переключателя. | |||
| Двигатель | Четырехтактный дизельный YangDong YD490D | |||
| Число цилиндров | 4 | |||
| Расположение цилиндра | Вертикально | |||
| Тип топлива | Дизельное топливо | |||
| Генератор | ||||
| Генератор | Синхронный бесщеточный | |||
| Тип регулятора напряжения | Автоматический | |||
| Система самовозбуждения | Наличие | |||
